Draaitafel - Verdeelapparaat

Terug

Klik om foto's te vergroten.

Van de constructie van de onderdelen heb ik jammer genoeg geen foto's. Ik zal trachten een zo goed mogelijke beschrijving te geven indien nodig.

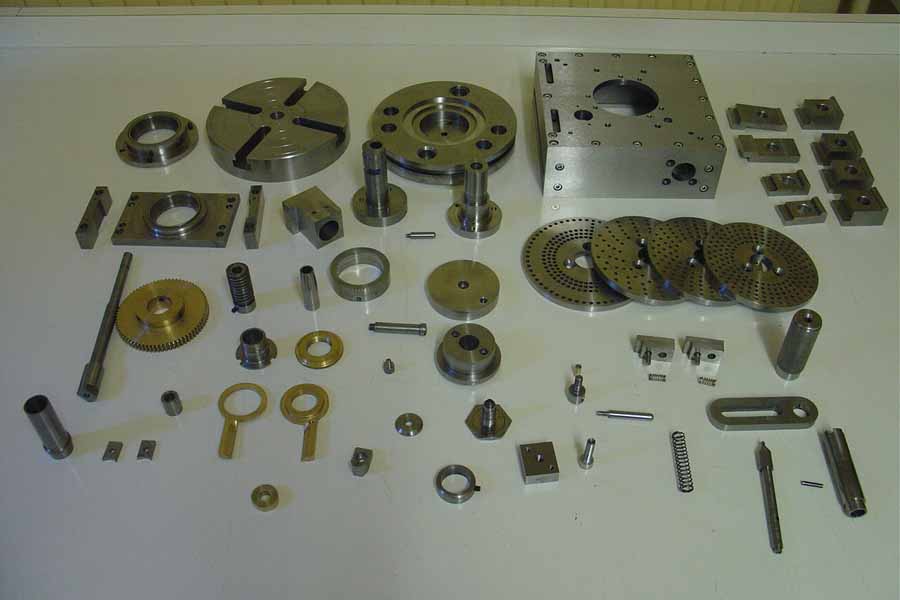

Op deze foto zie je alle onderdelen, klaar om te monteren.

Deel 1 Chassis en tafel

Deel 2 Worm en wormwiel

Deel 3 Excentrische as

Deel 4 Kleindelen en handwiel

Deel 5 Montage en afstelling

Deel 6 Graveren

Deel 7 Kruk en schaar

Deel 8 Verdeelschijven

Deel 9 Tegencenter

U kunt de tekeningen voor eigen gebruik downloaden

Tekening 1  Chassis plaat Boven Tekening 2  Chassis plaat Voor- Achter Tekening 3  Chassis plaat Links Tekening 4  Chassis plaat Rechts Tekening 5  Hoofdas Tekening 6  Lagerhouder boven Tekening 7  Lagerhouder onder Tekening 8  Tafel Tekening 9  Opspanplaat Tekening 10  Worm - Wormwiel Tekening 11  Boutgeleider

Tekening 12  Handwiel Tekening 13  Schaar Tekening 14  Kruk Tekening 15  Verdeelschijf 1-2 Tekening 16  Verdeelschijf 3-4 Tekening 17  Excentrische as Tekening 18  Kleindelen Tekening 19  Bevestigingsklemmen Tekening 20  Tegencenter Tekening 21  Tegencenter Tekening 22  Boorplan
