Project 7-5 Montage en afstelling

Bij het monteren van het chassis is het van groot beland dat de 5 platen perfect haaks op elkaar staan. Het is aan te bevelen om het gemonteerde chassis onderste boven op de freestafel te monteren en de onderzijde vlak na te frezen. Zo ben je er zeker van dat de boven en onderzijde volkomen parallel lopen.

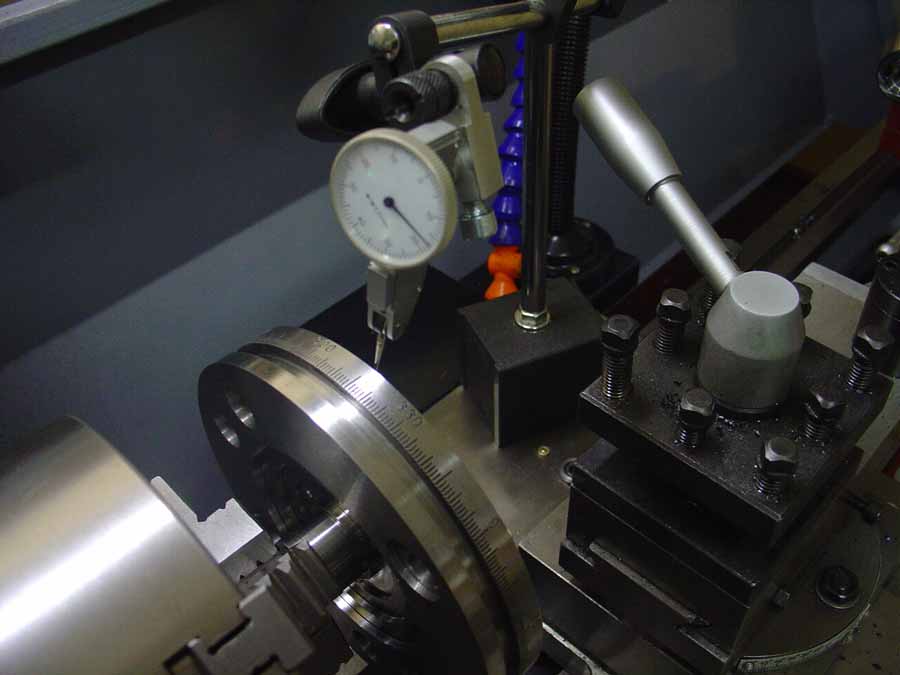

Monteer nu de tafel op de hoofdas. Dit doe je best in de draaibank. Klem de hoofdas in de drieklauw. Controleer met een meetklok of deze perfect centris draait. Schroef de tafel op de hoofdas. Controleer met een meetklokje of de tafel perfect vlak draait. Door de drie montagebouten iets vaster of losser te draaien kun je dit precies afstellen.

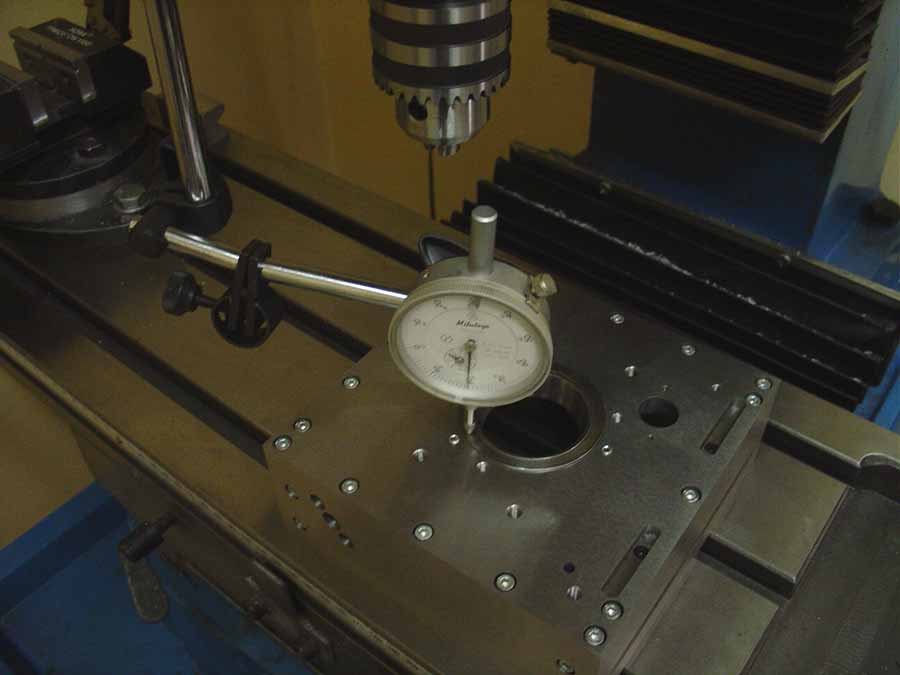

Monteer nu de bovenste lagerhouder in het chassis met behulp van drie M5 bouten. Deze bouten worden niet vast gedraaid. Plaats de hoofdas met de tafel in het lager samen met de twee tafel klemmen. Draai de drie lager bouten net zo diep, zodanig dat de tafel het chassis net niet raakt. Je kan eventueel enkele strookjes aluminiumfolie tussen de tafel en het chassis streken. Met drie M5 stelboutjes wordt het lager opgespannen. Het lager moet volledig vlak staan. Controleer met een meetklokje en corrigeer eventueel de stand van het lager. Deze procedure zul je wel enkele keren moeten herhalen om het lager juist op zijn plaats te krijgen.
Monteer nu voorlopig het lagerblok voor de excentrische as. Monteer de onderste lagerhouder op de lagersteunen met 4 boutjes van M3x10. Schuif het wormwiel, met de flens naar boven, op de hoofdas en monteer de onderste lagerhouder met 4 bouten van M6. Span het geheel op met de opspanbout zodat de tafel spelingvrij kan ronddraaien. Vergrendel de opspanbout met een stelboutje van M6x10. Zorg er voor dat de tafel vlak staat en niet tegen het chassis schuurt.

Het moeilijkste is nu achter de rug.

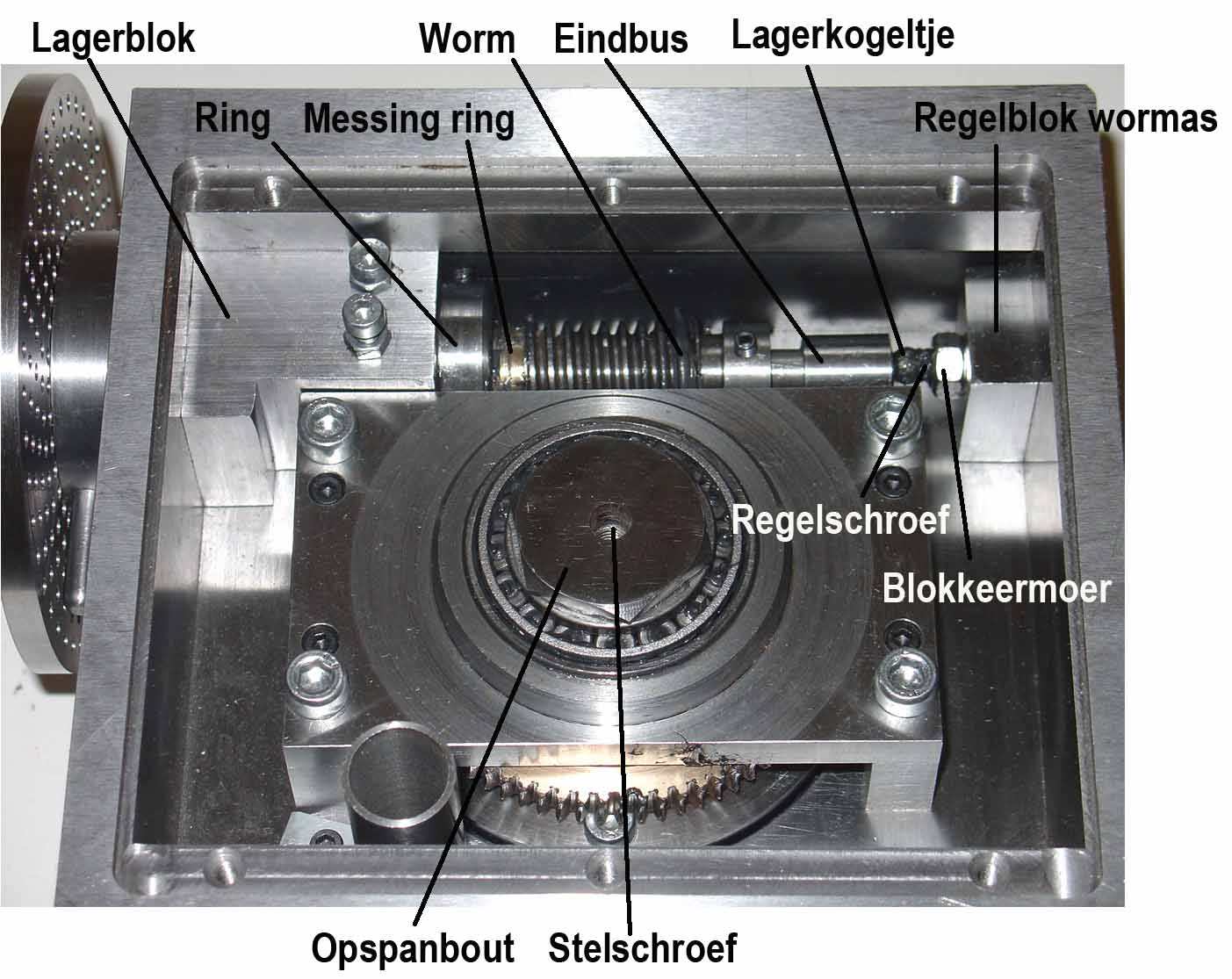

Het lagerblok voor de excentrische as kan nu worden vast gezet. Montuur nu het regelblok voor de wormas en de stelschroef tegen de achterste plaat. Steek de excentrische as in het lagerblok en zet deze vast met de ring en een stelboutje van M4 (tekening 18). Laat 0,1 à 0,15mm speling tussen de excentrische as en de voorkant van de draaitafel. Plaats de wormas in de excentrische as, schuif de messing ring over de as, evenals de worm en de eindbus.
Monteer het handwiel op de wormas. Druk de messing ring en de worm tegen de blokkeer ring van de excentrische as en draai bevestigingsschroefjes van de worm vast. Zorg er voor dat er tussen het handwiel en de excentrische as, 0,1 à 0,5 mm speling is.
Plaats een lagerkogeltje tussen de eindbus en de instelschroef. Regel de instelschroef zodanig dat de as soepel en speling vrij kan draaien. Plaats het wormwiel op dezelfde hoogte als de worm. Draai met de excentrische as zodanig dat de worm en het wormwiel precies passen. Eventueel de hoogte van het wormwiel ook een beetje bijstellen. Het wormwiel kan nu ook vast gedraaid worden op de hoofdas. De linkse instelschroef op het excentriek lagerblok wordt zo ingesteld dat de worm zonder grote druk maar speling vrij in het wormwiel past. Indien er speling is tussen de worm en het wormwiel moet deze schroef een beetje losser worden gedraaid. De schroef wordt dan vast gezet met de blokkeer moer. Met de andere regelschroef wordt de aanslag geregeld voor de vrijloop van de worm. Deze instelling is niet echt belangrijk. Ik heb deze ingesteld zodanig dat de excentrische as 90° kan terug gedraaid worden.
Wanneer men nu aan het handwiel draait moet de tafel over de volledige omtrek soepel en speling vrij kunnen rond draaien.
Indien op sommige plaatsen tijdens het draaien de weerstand groter of kleiner is, of indien er op sommige plaatsen speling is tussen de worm en het wormwiel en op andere plaatsen niet is er iets mis met het wormwiel. Het wormwiel draait dan iets uit het center. Dit kan eenvoudig opgelost worden. Vervang de worm door de worm frees en draai de tafel enkele keren rond. zorg er voor dat er voldoende druk is tussen de frees en het wormwiel. Kleine onjuistheden worden dan door de frees weggeschraapt. Vervang de frees terug door de worm en alles zal dan perfect draaien.
