Draaitafel - Verdeelapparaat
Kruk en Schaar
Klik om foto's te vergroten.

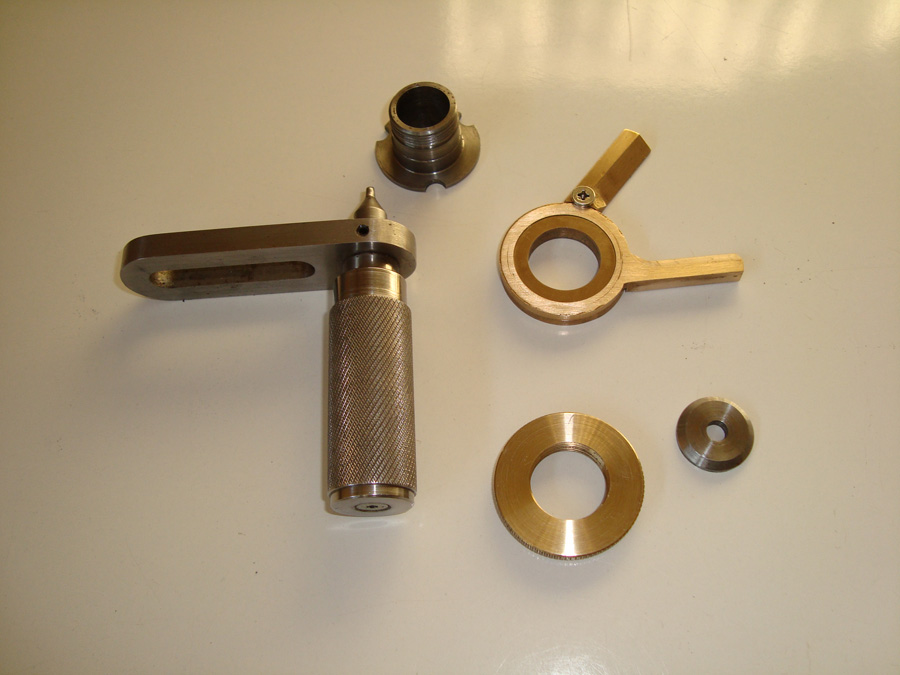

De schaar bestaat uit 4 delen, een centreer bus, de twee schaarbenen en een blokkeer moer. De blokkeer moer en de schaarbenen zijn gemaakt uit messing. De andere delen uit zacht staal. Bij de meeste fabrieks toestellen wordt de schaar tijdens het werk op zijn plaats gehouden door een platte veer. Daar ik geen geschikt veer materiaal kon vinden heb ik mijn ontwerp aangepast en de veer vervangen door een blokkeer moer. Mijn ervaring met deze methode is zeer positief.

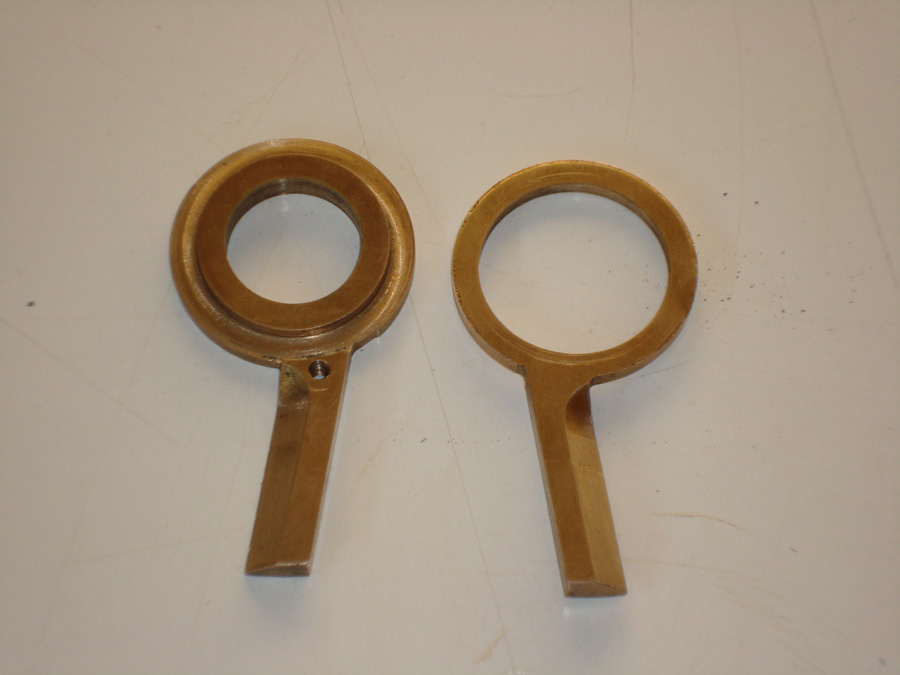

De twee schaarbenen zijn gemaakt van 5mm dik messing. De openingen zijn gemaakt op
de draaibank. De delen werden ingespannen in de onafhankelijke vierklauw en op
maat uitgedraaid. Daarna werden de delen in het center van de draaitafel
opgespannen en werd de buitenomtrek gefreesd. De schuine kanten van de schaarbenen
zijn gefreesd met een 90° verzink frees.
LET OP dat de twee ringen soepel in elkaar
kunnen draaien.
De stalen centerbus en de messingen blokkeermoer werden gemaakt op de draaibank
en vergen geen verder commentaar.
De twee schaarbenen zijn gemaakt van 5mm dik messing. De openingen zijn gemaakt op de draaibank, waarna de
omtrek werd gefreesd op de draaitafel.

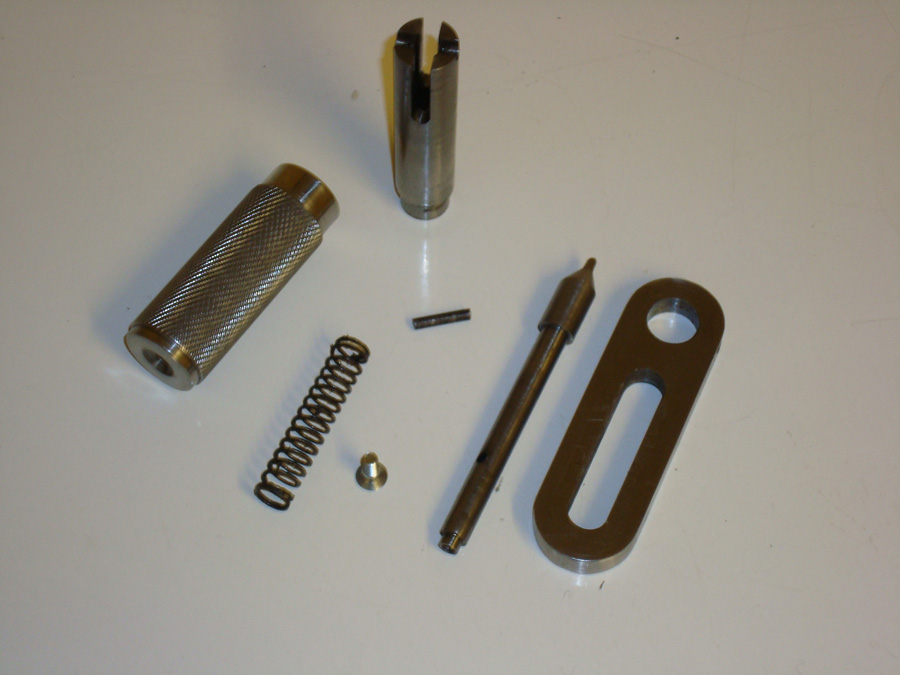

De onderdelen van de kruk zijn gemaakt volgens de tekeningen en vragen geen verdere uitleg.
De veer is gemaakt van
Veerdraad 0.8 mm diamater.
Lengte is 45 mm
Binnen diameter 7 mm
Aantal windingen 15
Een veer maken is niet zo moeilijk. Je kan ze best wikkelen op de draaibank.
Draai een asje met een diameter die 30% kleiner is dan de diameter die de veer moet hebben.
Boor is deze as een gaatje van ongeveer 1 mm. Steek in dit gaatje de veerdraad.
Laat de draaibank draaien op het laagste toerental en hou de veerdraad strak gespannen.
Zorg er voor dat de windingen mooi naast elkaar liggen. Als dit klaar is knip
je de veer
los en rek je ze uit tot de gewenste lengte.
Om het geheel te monteren schuif je de veer over de index pin. Steek de index pin in de kruk
en steek de pin van 3 mm door het gaatje in de index pin. Schuif het handvat over het geheel en zet deze vast
met een verzonken boutje van M4. Plaats de kruk in de krukplaat en zet deze vast met een stelboutje van M4.
