Draaitafel - Verdeelapparaat

Exentrische as

Terug

Klik om foto's te vergroten.

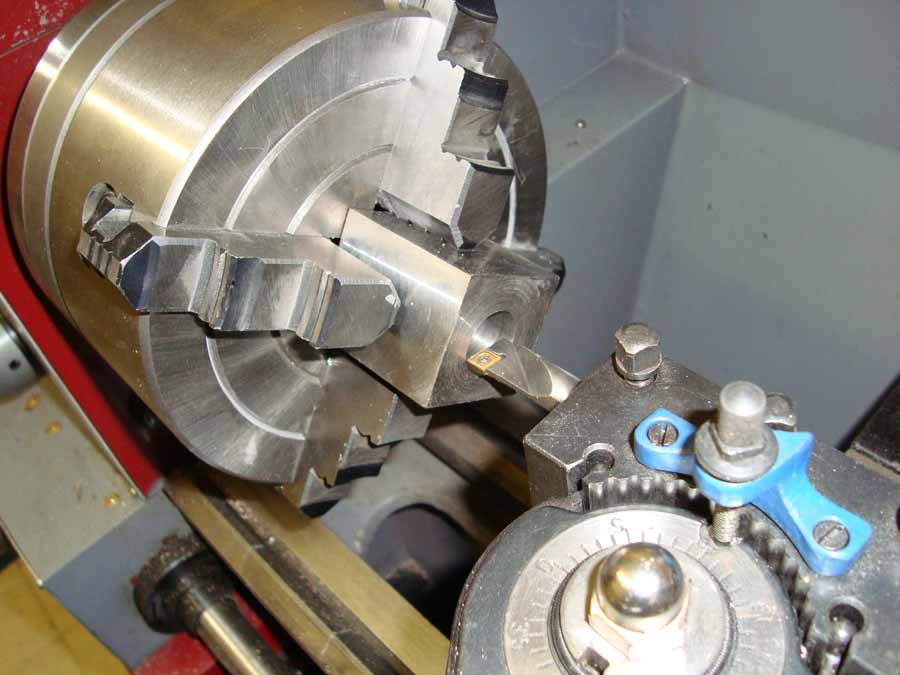

Nu is het lagerblok voor de excentrische as aan de beurt. Maak een blok met vier evenwijdige vlakken. Span dit blok in de vierklauw van de draaibank en zorg dat het blok gecentreerd is. Controleer met een meet klokje of het blok recht in de klauwplaat zit, anders zit het gat scheef in het blok. Boor een gat van 16 mm in het blok. Als je beschikt over een ruimer van 20 mm kan je het gat verder uitboren en ruimen. Als je niet beschikt over een ruimer moet je het gat met een binnen draaibeitel verder uitdraaien tot 20 mm. Zorg er voor dat het gat glad is zodat de excentrische as er mooi in kan draaien. Draai de kop van het blok nu vlak. Deze kant markeer je en gebruikt deze als voorkant. Frees de andere vlakken op maat, boor alle gaten en tap draad in de gaten waar nodig.

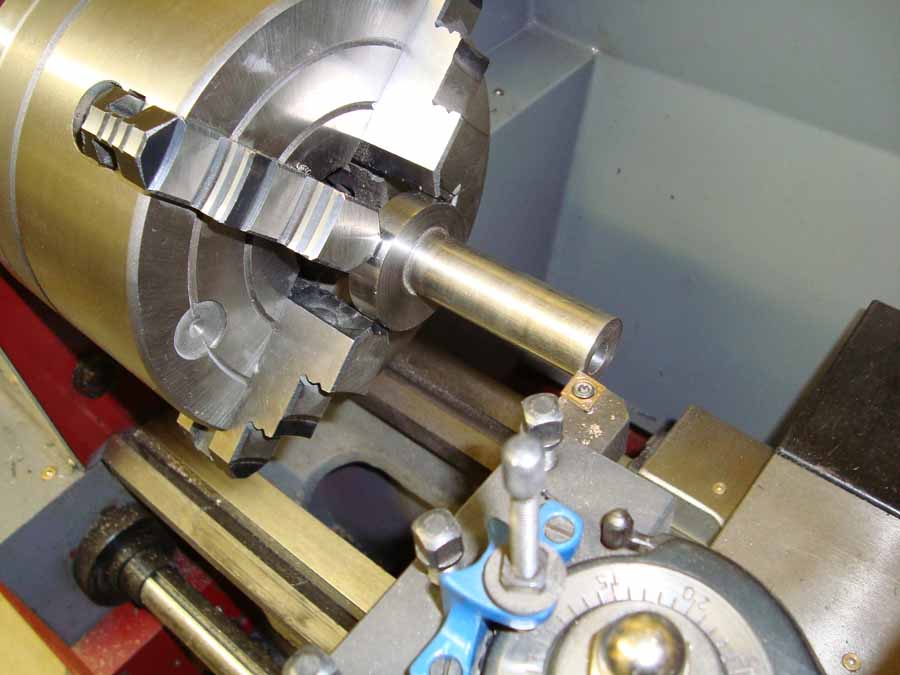

De excentrische as wordt eerst afgedraaid tot een diameter van 49 mm. Boor hierin een gat van 9,7mm en ruim het gat met een ruimer van 10 mm. Omdat het gat tamelijk lang is moet je voorzichtig boren en regelmatig het boor terugtrekken om de spanen weg te krijgen. Als de spanen zich opstroppen kan het boor in het gat scheef gedrukt worden en heb je een scheef gat.

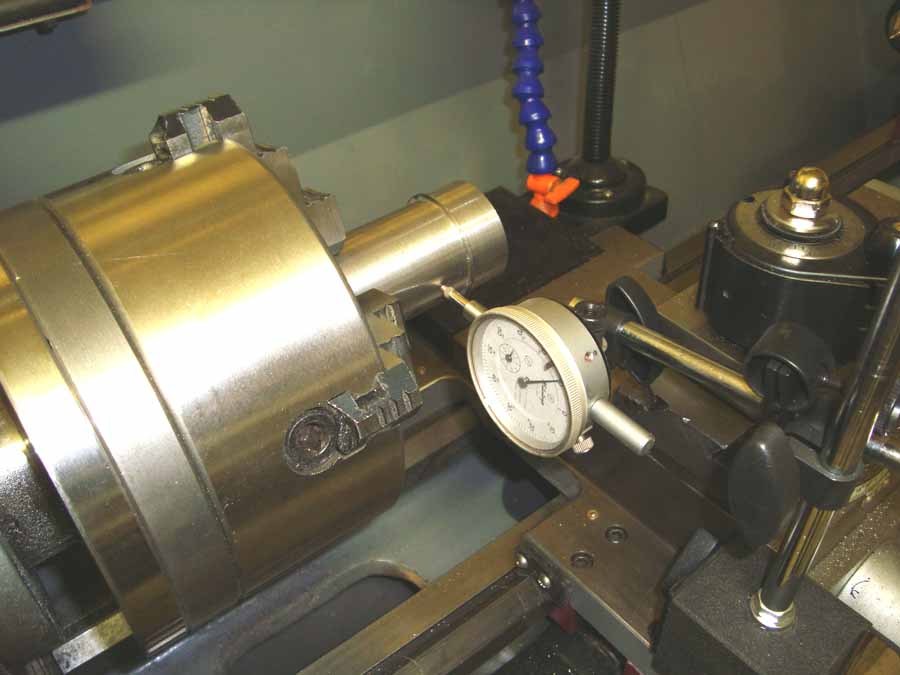

Span de as nu in de onafhankelijke vierklauw om het excentrische deel te draaien. De as van 60 mm staat 2,5 mm uit het center. Met een meet klokje moet je dit controleren. Het meetklokje moet een verschil van 5 mm meten als je de as volledig rond draait. Controleer ook of de langsrichting van de as juist is. Dit moet nauwkeurig gebeuren, anders zit het gat niet recht in de as.

Als alles juist is kun je de as voorzichtig afdraaien, evenals de kleine inkeping aan het einde van de as.

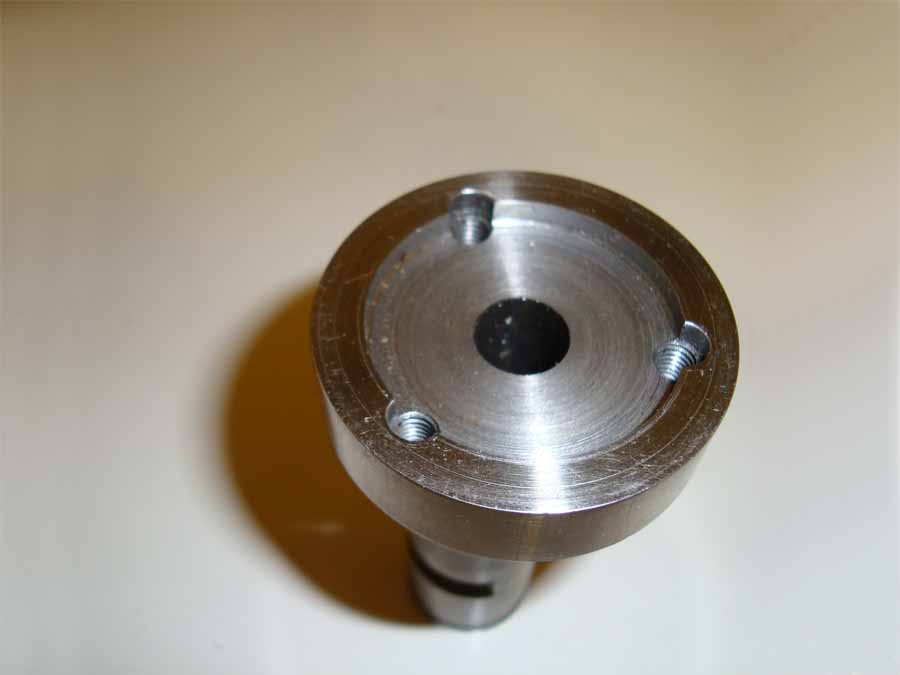

Boor de drie gaten in de kop van de as en tap de schroefdraad. Boor het bovenste deel van de schroefdraad weg met een boor van 5,5 mm en een diepte van 3 mm. Draai de kamer voor de centerbus voor de verdeel schijven en de schaar uit.

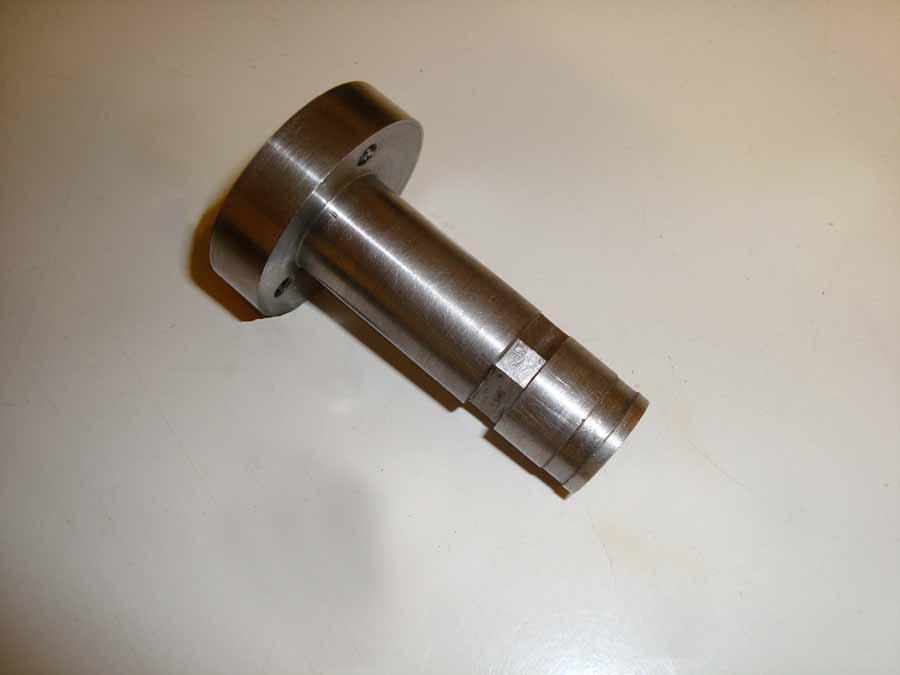

Frees de drie nokken in de excentrische as volgens tekening 17.
Met het gat met schroefdraad van M4 in de zijkant van de kop kun je beter wachten tot bij het assembleren.
De wormas heeft drie verschillende diameters waarvan er twee zeer juist moeten gedraaid worden. Het deel van 10 mm moet zonder speling in de excentrische as passen en het deel van 8 mm precies in de worm. Aan het uiteinde van het deel van 15 mm moeten twee vlakke kanten gefreesd worden.
