Draaitafel - Verdeelapparaat
Graveren
Klik om foto's te vergroten.
Voor het graveren van het handwiel en de nonius maakte ik gebruik van een simpel hulpmiddel. Een eenvoudig verdeeltoestelletje waarmee de verdelingen bepaald werden met een tandwiel van mijn draaibank. Op een as wordt aan één zijde een tandwiel, dat als index schijf dienst doet, gemonteerd. Op de andere zijde wordt de ring van het handwiel bevestigd.
Voor het graveren van het handwiel heb je een tandwiel met 60 tanden nodig.

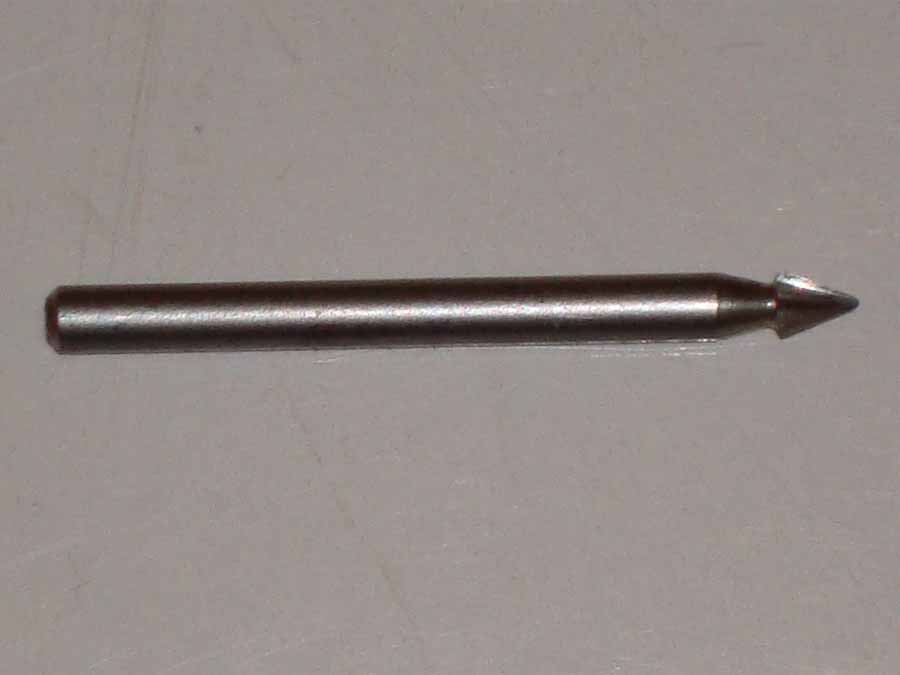

Voor het frezen van de verdeelstreepjes gebruikte ik een freesje van DREMEL.

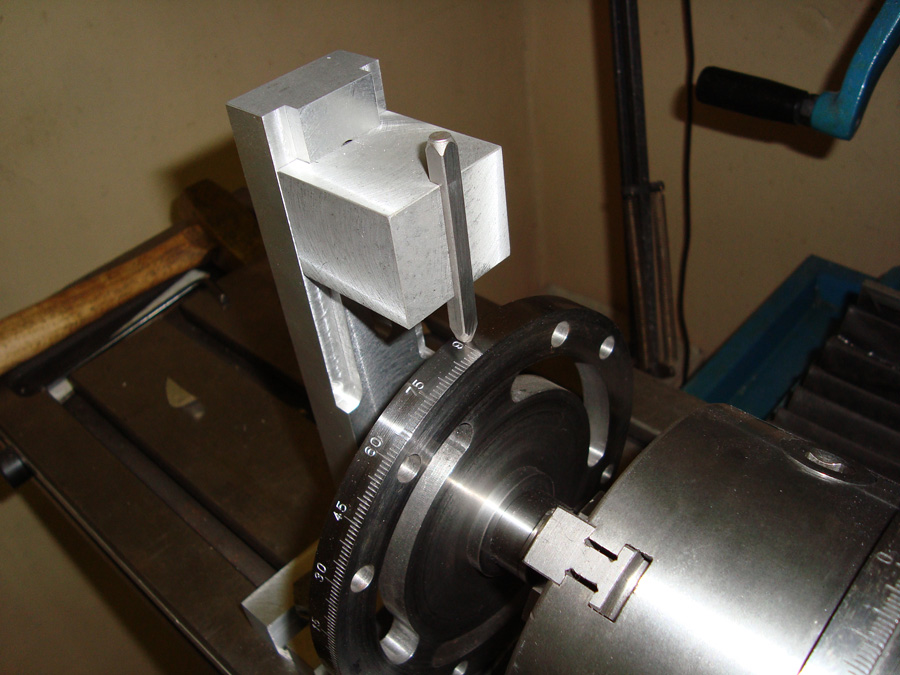

De cijfers heb ik met slagletters geslagen. Om de cijfers op de juiste plaats te krijgen heb ik gebruik gemaakt van een steun. De foto hiernaast is slechts een voorbeeld. Op deze foto wordt de ring gegraveerd van de tafel van de schaafmachine die ik aan het bouwen ben. Wanneer het handwiel gegraveerd is komt de tafel aan de beurt. De zijkant van de tafel wordt gegraveerd per graad. De draaitafel wordt met de zijkant op de freestafel gemonteerd. Met het handwiel wordt de tafel telkens één graad verder gedraaid en gegraveerd. Het is een geduld werkje maar het loont de moeite.
OPGELET:
Voor dat je de cijfers op het handwiel en de tafel gaat kloppen is het aan te raden
om de juistheid van de slagletters te controleren. Ik heb ervaren dat deze niet
altijd perfect zijn. De letters en cijfers staan niet juist in het midden van de stempels.

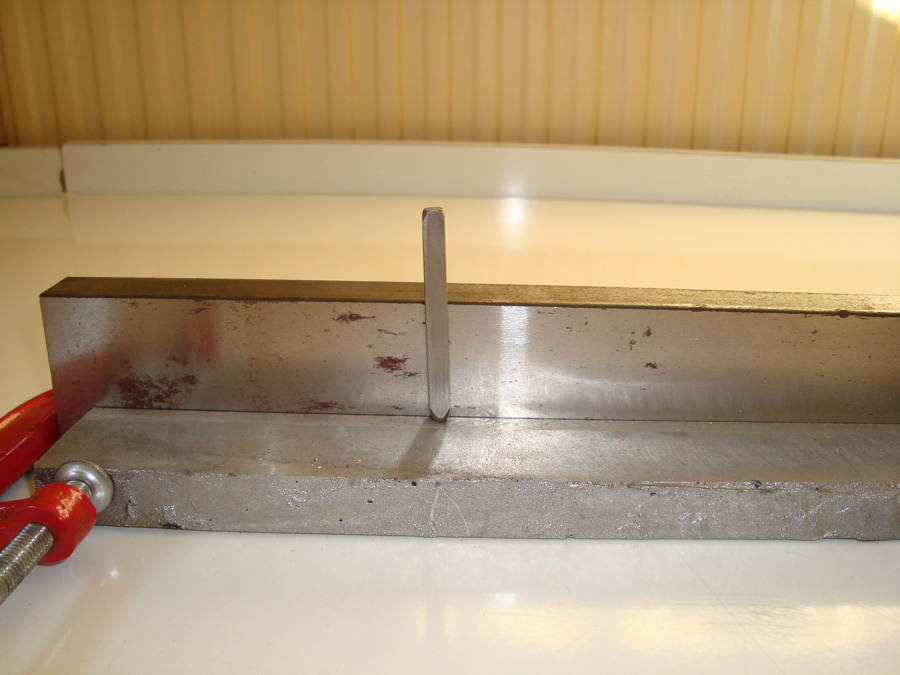

Je kan dit heel eenvoudig controleren met een testopstelling zoals te zien op de
foto.
Hou de stempels tegen de achterste plaat gedrukt en klop een cijfer op de onderste plaat.
Indien alle cijfers mooi op een lijn staan is alles OK. Indien niet, dan moet je de
stempels bij slijpen zodat het cijfer korter bij de rugplaat komt te staan.

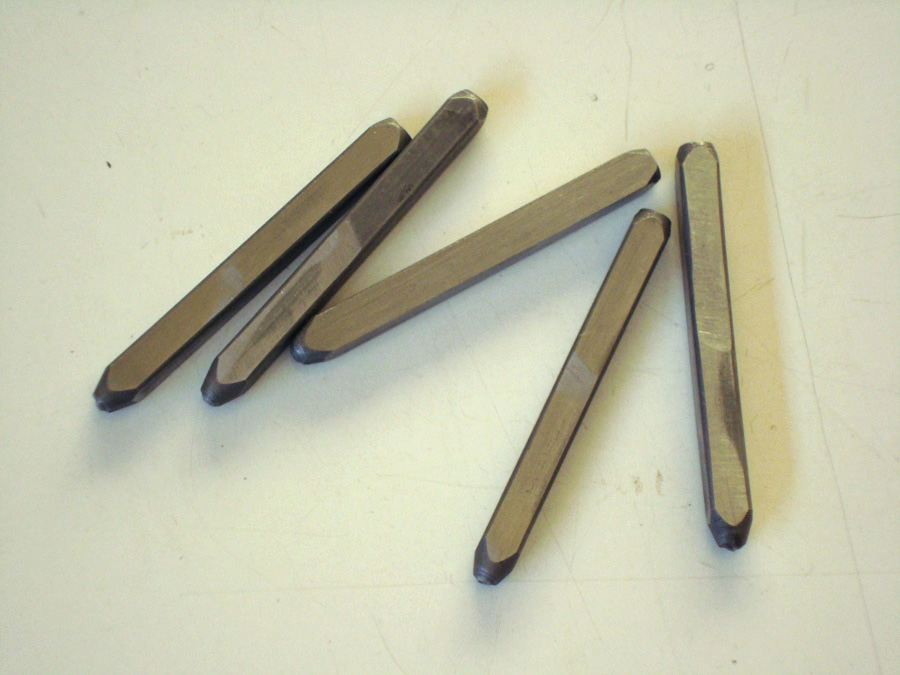

Op de onderstaande foto zie je hoe ik mijn stempels heb moeten bijslijpen.
Als alles gegraveerd is worden alle lijntjes en cijfers opgevuld met zwarte verf.
Het is geen probleem als er verf naast de lijntjes op de ring van het handwiel of
op de tafel hangt. Laat alles 1 à 2 uur drogen (afhankelijk van de soort verf).
Als de verf een beetje opgedroogd is wordt de overtollige verf met een gladde doek
(een stuk laken of hemd) weg gewreven. Wrijf steeds haaks op de richting van de lijntjes,
anders wrijf je de verf uit de gravure. Laat nu de verf volledig drogen.
De draaitafel is nu volledig klaar voor gebruik. Veel succes.

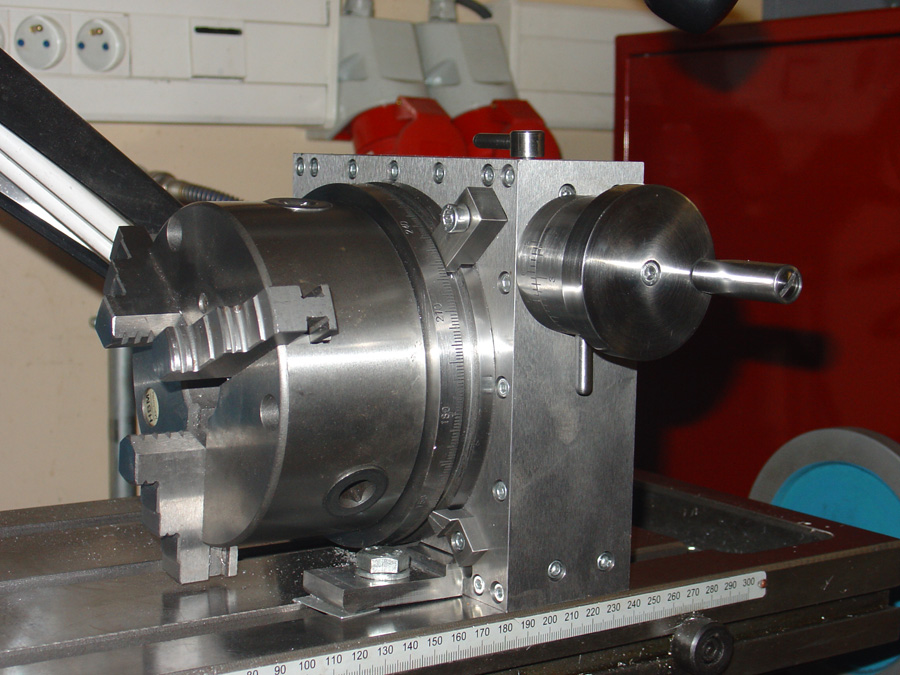

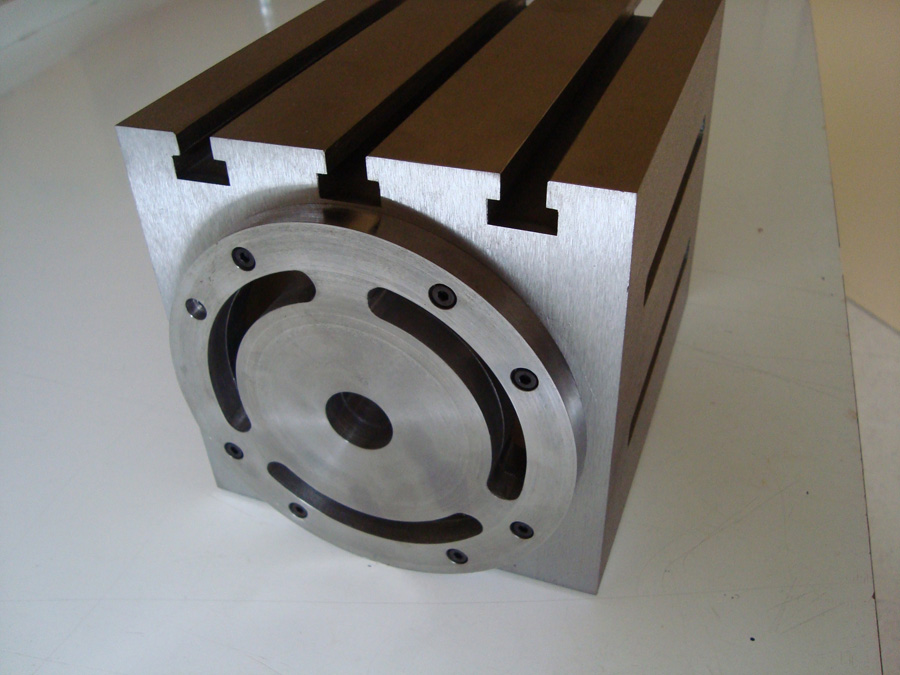

Met enkele toebehoren zoals een kruk, schaar en verdeelschijven, is het eenvoudig
om met vier bouten de draaitafel om te bouwen tot een volwaardige deelkop.

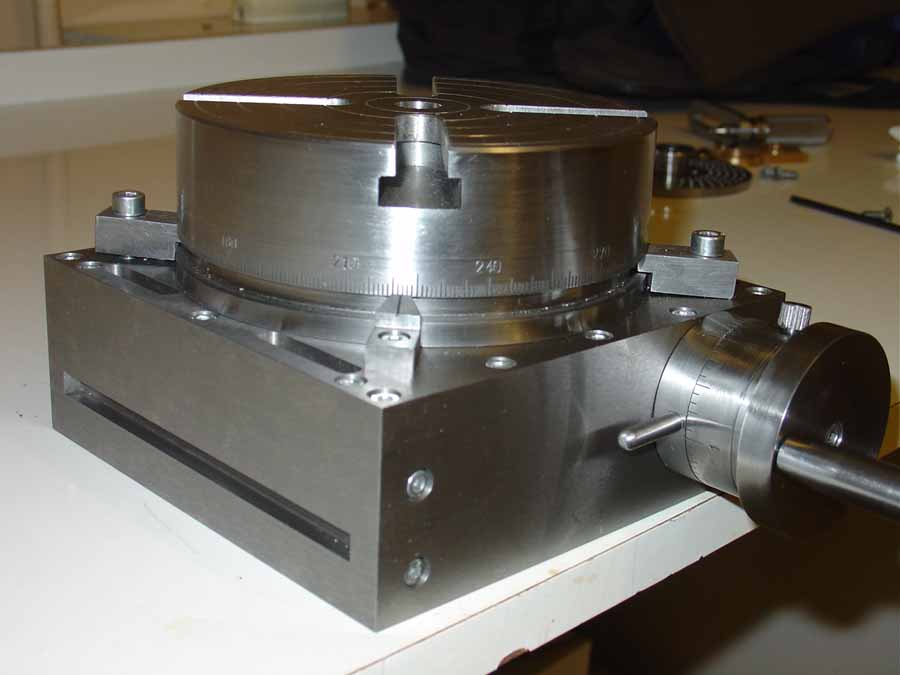

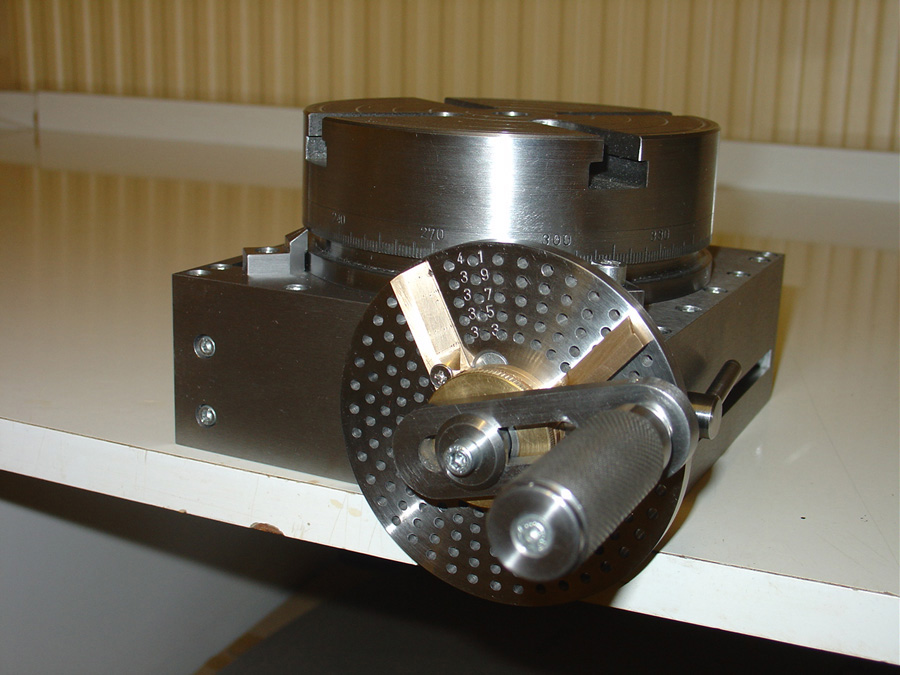

Gegraveerde draaitafel en verdeelschijf

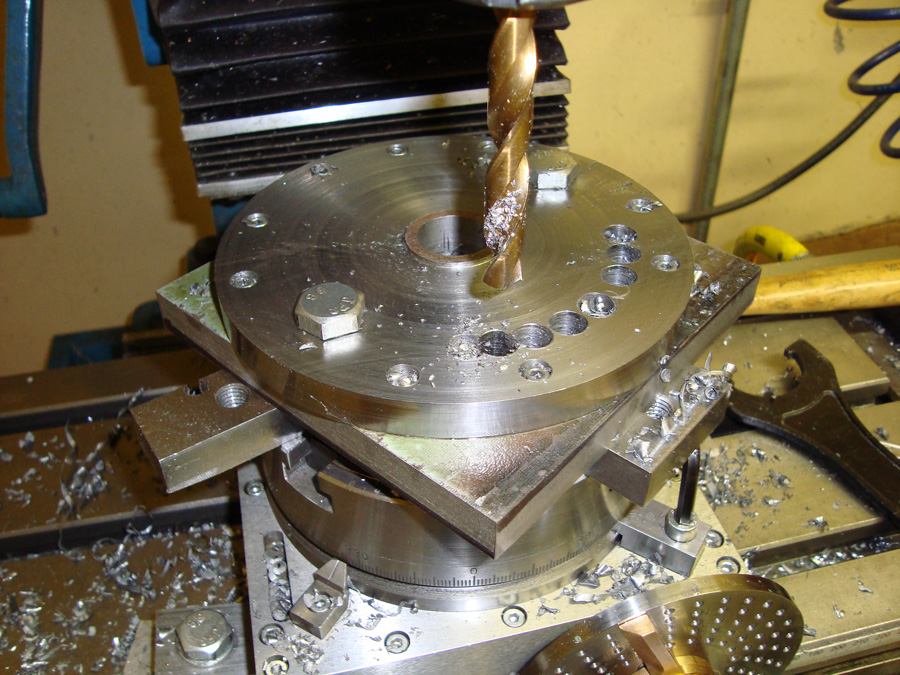

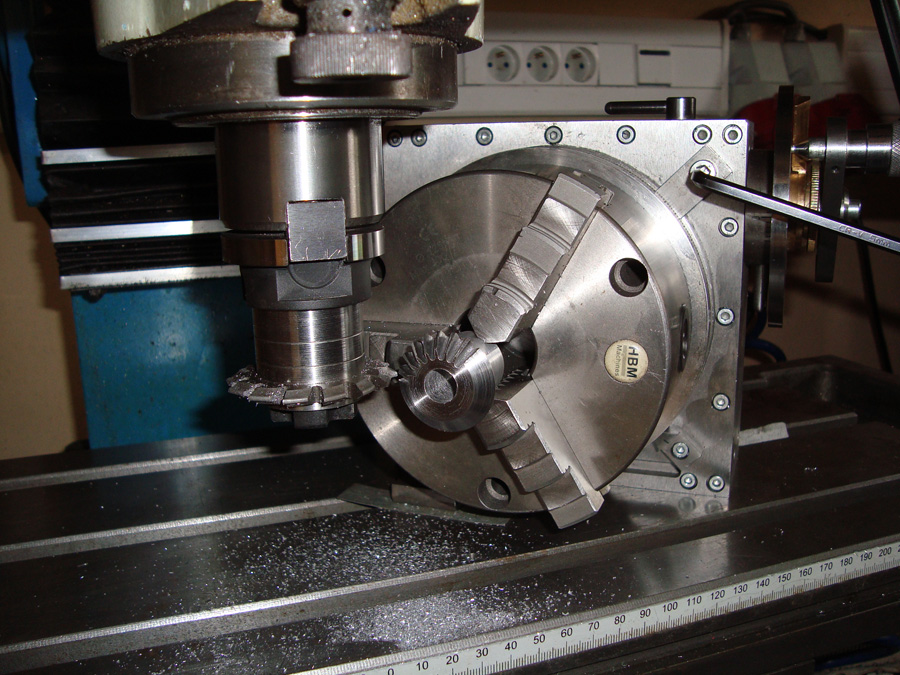

Enkele voorbeelden over het gebruik
van de draaitafel.
