Draaitafel - Verdeelapparaat
Kleindelen en handwiel
Klik om foto's te vergroten.
Het maken van de kleine onderdelen van tekening blz. 11 en blz. 18 benodigen,
op uitzondering van de twee tafelklemmen en de stelbout van de wormas, geen
verdere uitleg.

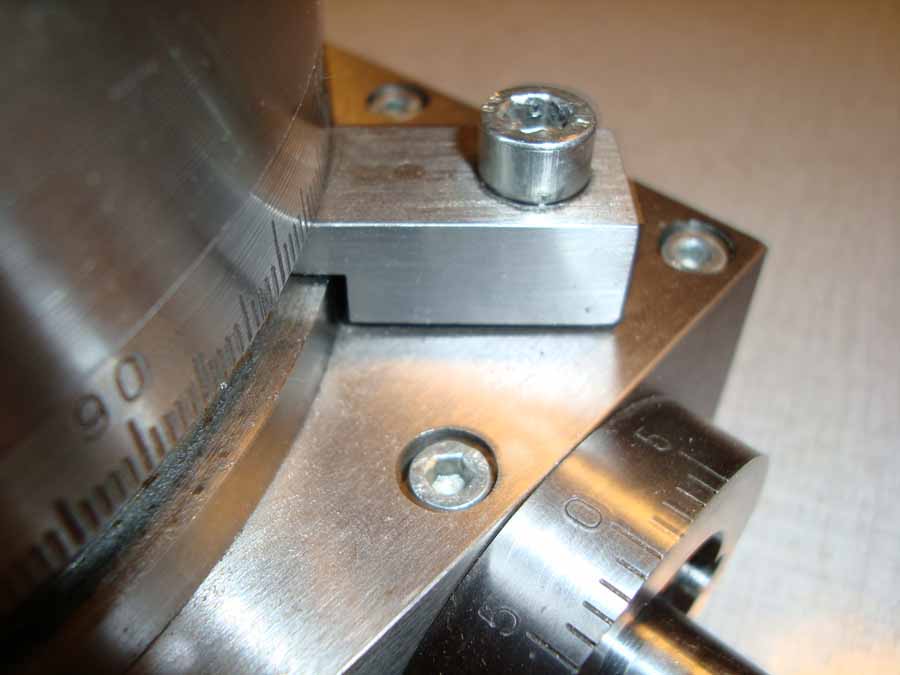

De tafelklemmen worden gefreesd zoals op de tekening.
De stift moet vast zitten in de tafelklem. Dit kan met een beetje lijm of door
de stift een beetje langer te maken en met een hamer plat te slaan, waarna het
geheel wordt vlak geschuurd. De twee veertjes die rond de stift zitten om de klem
omhoog te drukken heb ik van een balpen veer geknipt.
De stelbout van de wormas is een inbusbout van M6x30. Het uiteinde van de bout
wordt in de draaibank met een centerboor gecenterd en met een boor van 8 mm een
beetje uitgeboord zodat de lager kogel mooi op zijn plaats blijft zitten.

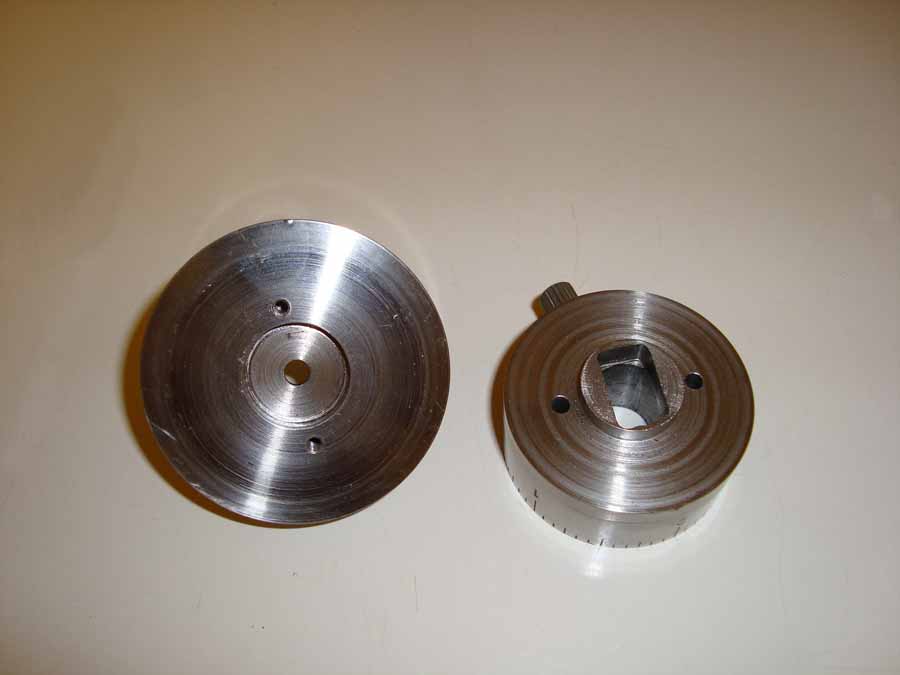

Het handwiel moet op de wormas passen. De wormas heeft een platte kant van 9.5 mm.
Om in het handwiel een gat van 15 mm met een plat einde te maken heeft men een
speciale machine nodig. Met een freesmachine is dit haast niet te realiseren.
Het handwiel is daarom in twee delen gemaakt zoals te zien op tekening blz. 12.
In het gedeelte waar de schaal ring op zit wordt een gat van 9 mm geboord.
Dit gat wort uitgedraaid tot een diameter van 15 mm over een lengte van 19 mm.
Aan het andere einde wordt het gat rechthoekig uitgefreesd, zodanig dat het platte
uiteinde van de wormas hierin past. De twee delen worden met twee boutjes van M3x25
samen geschroefd.
De andere onderdelen van het handwiel vragen geen verdere uitleg en
worden gemaakt volgens de tekeningen.
Maak nu ook reeds de bevestigingsklemmen. De draaitafel kan dan tijdens de montage op de freestafel worden vast gezet.
