Draaitafel - Verdeelapparaat
Verdeelschijven
Klik om foto's te vergroten.

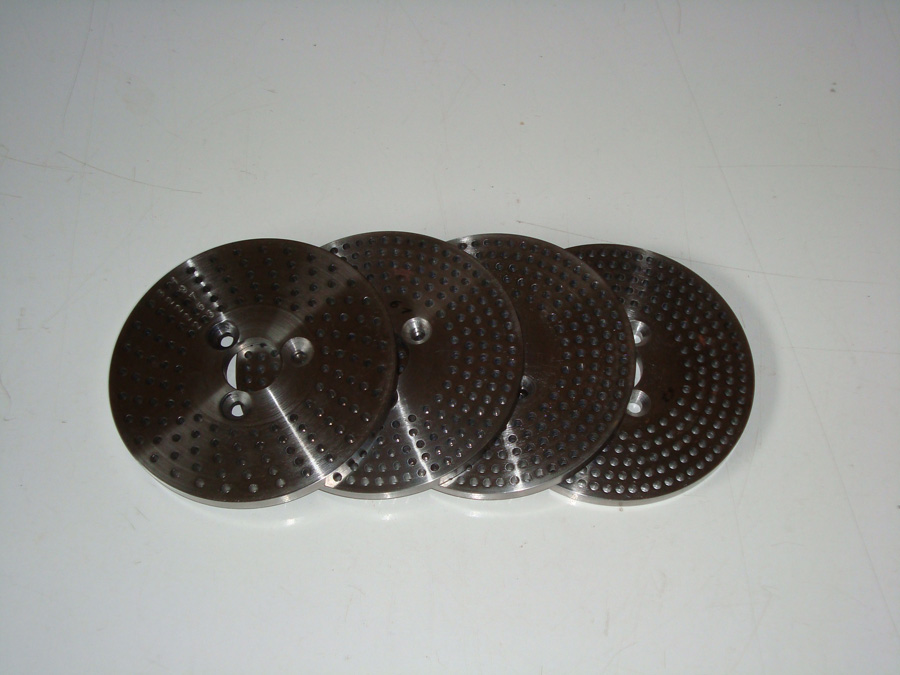

De verdeelschijven zijn gemaakt van 6 mm dikke schijven die ik heb gezaagd van een dikke as.
Om deze schijven juist op dikte te draaien heb ik de opvul schijven gebruikt van project 2.
Deze hebben hier zeker hun nut bewezen. Verdere uitleg is hier overbodig.
Het boren van de gaten heb ik op de draaitafel zelf gedaan. Aan de hand van een EXCEL rekenblad
is het heel eenvoudig om vrij nauwkeurig de gaten te boren.
Op het rekenblad moet in cel G1 het aantal verdelingen worden ingegeven.
In kolom B staan het aantal omwentelingen van het handwiel.
In kolom C staan het aantal graden op het handwiel.
In kolom D staan het aantal minuten streepjes op het handwiel.
In kolom E staan het aantal streepjes op de nonius.
De andere kolommen dienen enkel ter controle.
De nauwkeurigheid van de verdelingen is 0.5 minuut.
Je kan ook eerst een test schijf boren en deze dan gebruiken om de definitieve schijven te boren.
De nauwkeurigheid is dan 0.5/72 = 0.5 seconde.
Met deze set schijven is het mogelijk alle verdelingen te maken van 2 tot 70 en de meeste hoger.
