Draaibank Model LC 330

Draaidiameter:
Draaidiameter over wagen:
Afstand tussen de punten:
Doorlaat hoofdas:
Hoofdasopname:
Bedhoogte:
Toerentallen:
Dwarsverplaatsing:
Beitelsledeverplaatsing:
Motorvermogen:
Langsvoeding:
Dwarsvoeding:
Losse kop:
Draadsnijden Metrisch:
Draadsnijden Whitworth:
Afmetingen LxBxH:
Gewicht: 		330 mm
220 mm
750 mm
38 mm
MC 5
200 mm
60 - 1650 PRM (12x)
160 mm
100 mm
1,1 Kw - 3x400V
0,1 - 1,396 mm/omw
0,05 - 0,698 mm/omw
MK3 - slag 70 mm
0,5 - 4 mm
9 - 40 G/"
1450x670x620 mm
370 kg

Draaibank Model LC310x910-3

Draaidiameter:
Draaidiameter over wagen:
Afstand tussen de punten:
Doorlaat hoofdas:
Hoofdasopname:
Toerentallen:
Dwarsverplaatsing:
Beitelsledeverplaatsing:
Motorvermogen:
Langsvoeding:
Dwarsvoeding:
Losse kop:
Draadsnijden Metrisch:
Draadsnijden Whitworth:
Afmetingen LxBxH:
Gewicht: 		310 mm
178 mm
910 mm
38 mm
MC 5
80 - 2000 PRM (18x)
175 mm
95 mm
1,1 Kw - 3x400V
0,052 - 1,396 mm/omw
0,011 - 0,304 mm/omw
MK3 - slag 100 mm
0,4 - 7 mm
4 - 56 G/"
1610x730x1310 mm
530 kg

Freesmachine MC45-3

Boorcapaciteit:
Vingerfreescapaciteit:
Afmetingen werktafel:
Spindelopname:
Max. afstand spindel/tafel:
Spindelslag:
Kop kantelbaar:
Langsverplaatsing:
Dwarsverplaatsing:
Toerentalbereik:
Hart spindel - kolom:
Motorvermogen:
Gewicht: 		40 mm
32 mm
820x240 mm
ISO 30
445 mm
130 mm
Links/rechts 90°
560 mm
230 mm
75 - 3200 PRM (12x)
255 mm
1,1 Kw - 3x400V
370 kg

Lintzaag CY125 Profi

Zaagcapaciteit bij 90°
     Rond:
     Rechthoekig:
Zaagcapaciteit bij 45°
     Rond:
     Rechthoekig:
Zaagsnelheid:
Diameter zaagwielen:
Zaaglengte:
Motorvermogen:
Gewicht:
125 mm
125x200 mm

125 mm
125x125 mm
20 - 29 - 50 meter/min.
187 mm
1730 mm
0,5Pk - 220V
70 kg

Ik ben begonnen met een EMCO Compact 5 draaibank met freeskolom. Een toffe machine maar frezen in staal bleek wat hoog gegrepen. Ik heb deze machine verkocht en wilde wat meer uit de kluiten gewassen machines kopen. Om deze te plaatsen had ik echter meer plaats nodig. De EMCO machine kon ik op een werktafel kwijt, hetgeen met grotere machines niet meer zou lukken. In de kelder was er nog een plaats met enkel wat rommel. Na een grondige opruimbeurt bleek deze plaats perfect geschikt om de nieuwe machines in onder te brengen. Een radiator uit de waskelder werd afgebroken omdat die nooit gebruikt werd. Deze heb ik dan in MIJN nieuwe werkplaats geïnstalleerd zodat ik in de winter niet hoefde te bibberen. Ook moest er een nieuwe elektrische voorziening komen met drijfkracht. Toen dit alles klaar was ben ik op zoek gegaan naar nieuwe machines.

Na heel wat zoekwerk op het internet ben ik terecht gekomen bij de firma CRISPYN in Maldegem. Het is een familiebedrijf die kwaliteit, service en klantvriendelijkheid nog hoog in hun vaandel dragen. Zij verkopen enkel machines en toebehoren waar zij zelf 100% achter staan. Sinds enkele jaren hebben zij een eigen productlijn "CRIMAC" met uitgezochte   kwaliteitsmachines. Ik heb hier dan ook tot mijn grootste tevredenheid alle machines en toebehoren gekocht.

Omdat ik reeds heel wat nare ervaringen had opgedaan met elektronische snelheidsregelingen van machines wilde ik enkel een machine met een tandwiel geschakelde aandrijving.
Mijn keuze voor een draaibank is gevallen op een CRIMAC LC330. Een prachtige machine die zeker haar geld waard is. Zes snelheden kunnen met twee hendels worden geschakeld. Zes tussenliggende snelheden worden bekomen door de aandrijfriem te herleggen. Deze draaibank heeft ook de mogelijkheid om de richting van de leias om te keren. Hierdoor heeft men de mogelijkheid voor een linkse voeding op langs- en dwarsslede, en om linkse schroefdraad te snijden. Deze draaibank wordt geleverd met een stalen onderstel met twee opbergkasten, spanenbak en spatwand. De rechtse kast is echter volledig gevuld met de koelinstallatie, die standaard meegeleverd wordt. Op de wagen is ook een halogeenlamp standaard gemonteerd. Op deze machine is er ook een voetrem met schakelaar aanwezig

De CRIMAC LC330 is een uitstekende machine maar ze had voor mij één groot nadeel. Omdat ik regelmatig schroefdraad snij op de draaibank moest ik telkens tandwielen wissel. Hieraan had ik een hekel en heb ze via een verkoopsite verkocht. Mijn keuze viel toen op een LC310x910-3.
Deze draaibank heeft een tandwielkast voor de snelheidsregeling van de leispil en de voedings as. Toen ik de bedieningshandleiding doornam kwam ik tot de conclusie dat er nog voor een aantal schroefdraden tandwielen moesten gewisseld worden. Ik ben toen een tijdje aan het rekenen geslagen en heb een nieuwe draadsnij tabel opgesteld. Nu moeten er slechts in enkele uitzonderlijke gevallen tandwielen worden gewisseld. Deze tabel kan je vinden in het bovenste vak onder Projecten.

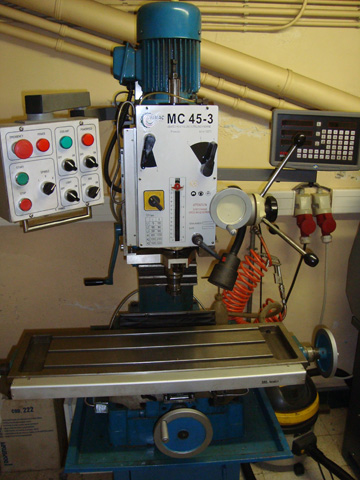

De keuze voor een freesmachine is gevallen op een MC45. Het is, evenals mijn draaibank, een machine met een tandwiel geschakelde aandrijving. Met twee hendels kan tussen zes snelheden worden gekozen. De motor heeft twee snelheden zodat met een schakelaar nogmaals zes tussenliggende snelheden kunnen worden gekozen. Deze machine wordt ook standaard geleverd met een stalen onderkast met opbergruimte.
De machine wordt in drie delen geleverd. De onderkast, de lekplaat en de freesmachine. Het is aan te raden om tussen de onderkast en de lekplaat, en tussen de lekplaat en de freesmachine een trilling dempende laag te leggen. Eerst had ik dit niet gedaan met het gevolg dat de lekplaat soms hevig trilde en kabaal maakte tijdens het frezen. Nu heb ik een stuk heel dunne vloerbekleding ertussen gelegd en alle trillingen zijn verdwenen.

De lintzaag die ik heb gekocht is een CY125 Profi. Voor zijn prijs, één van de beste machines die ik heb kunnen vinden. Deze lintzaag heeft een grote zaagcapaciteit, een regelbare zak-cylinder, een snelspan machineklem en een automatische afslag. De zaag kan gedraaid worden van 90° tot 45° zodat men ook verstekhoeken kan zagen. Deze machine wordt standaard geleverd met een metalen onderstel. Men kan kiezen tussen drie zaagsnelheden door het herleggen van de aandrijfriem.
