boldraaier

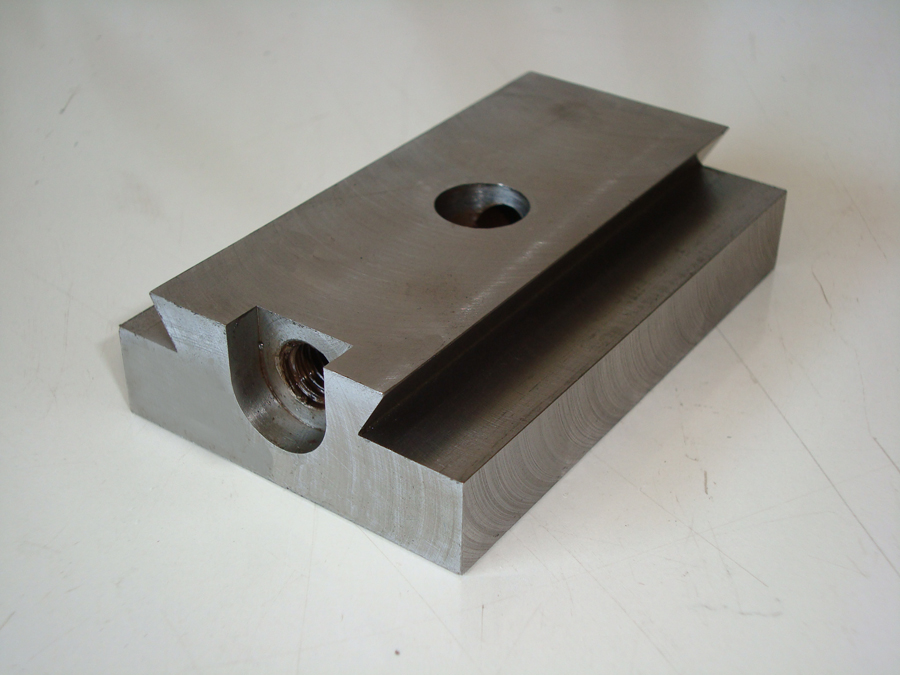

De bijtelslede is gemaakt volgens hetzelfde principe als de bijtelslede van een normale draaibank. Het vaste gedeelte is met in verzonken bout op de draai as bevestigd. Om te voorkomen dat deze gemakkelijk zou slippen steekt er een stalen pin in de as en de slede. De zwaluwstaart kan gemakkelijk gefreesd worden met een zwaluwstaart frees. Zorg ervoor dat de zwaluwstaart aan weerszijden even diep is. Je kan de twee kanten best in een bewerking afwerken zonder de freesdiepte te wijzigen.

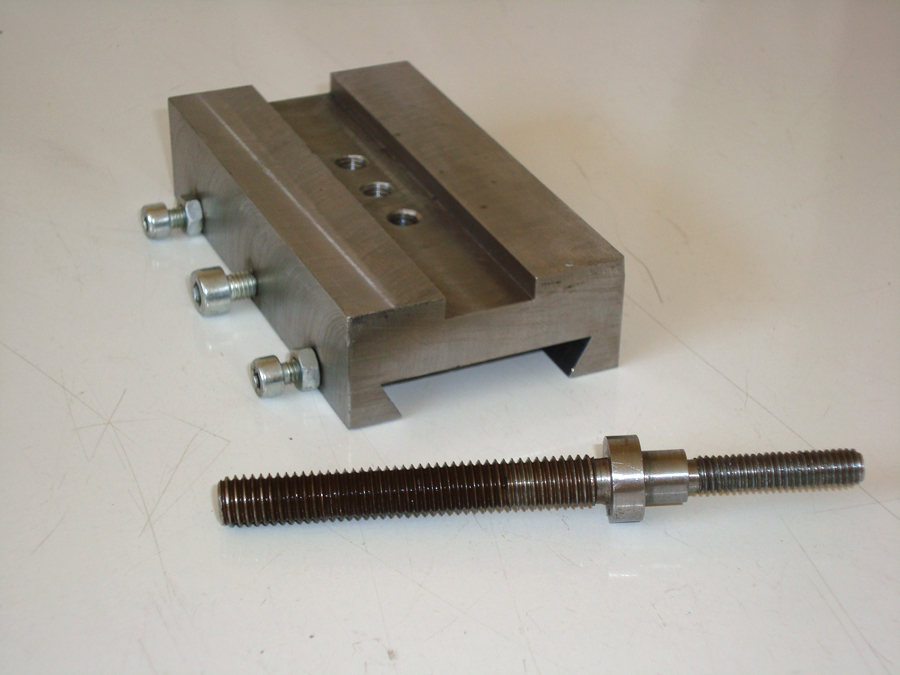

De voedingsas is voorzien van M8 schroefdraad. Zo werkt deze hetzelfde als de bijtelslede van een draaibank. De schroefdraad kan je best op de draaibank snijden. Met een draadkussen zou het bunnen gebeuren dat de as krom wordt. De spoed is 1.25 mm. De bol die je gaat draaien wordt per toer van de voedingsas 2.5 mm kleiner. De schroefdraad in de slede kun je het beste maken met een draadtap.

In de bijtelslede is er over de totale lengte een gleuf van 16 x 5 mm gefreesd waarin de bijtelhouder precies past. De bijtelhouder kan in één van de drie gaten, naargelang de diameter van de bol, vastgezet worden. Met een omgekeerde bijtelhouder kan je ook met dit toestel holle rondingen draaien. In de twee buitenste gaten in de zijkant van de bijtelslede komen twee stelbouten met een borg moer om de spie aan te drukken. Met deze twee stelschroeven wordt de speling tussen de draaiende slede en de bijtelslede opgeheven. Doe dit met de nodige zorg zodat er geen speling is tussen de twee sleden maar de dat de twee sleden nog soepel schuiven. Een beetje olie tussen de twee sleden is zeker aan te bevelen. In de middelste opening komt er een boutje van M4 waarmee de bijtelslede eventueel kan vast gezet worden.
