Boldraaier
Blok en As
Klik om foto's te vergroten.

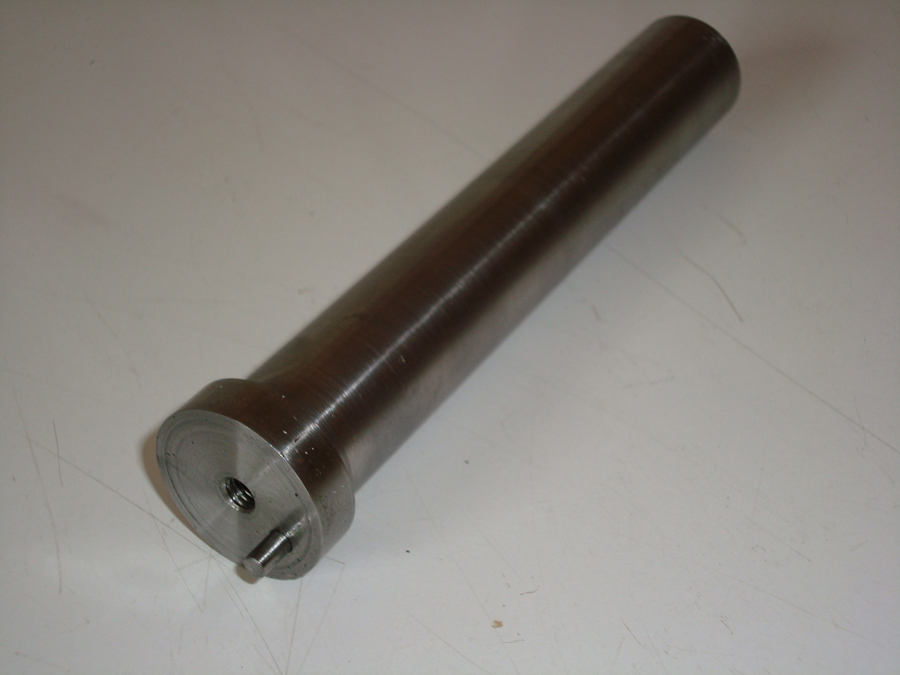

Het blok en de as zijn de voornaamste onderdelen voor een goed werkende boldraaier Deze moeten met de meeste zorg worden gemaakt zodat de as zonder speling in het blok draait. Om dit op een gemakkelijke mannier te maken is de opening in het blok groter uitgedraaid en is er aan weer zijden een bus in de opening geperst. Deze bussen zijn eenvoudiger te maken dan een lange perfecte boring in het blok. Indien er speling is tussen de as en de twee lagerbussen zal men nooit een zuivere bol kunnen draaien. Neem dus zeken voldoende tijd om deze onderdelen zo correct mogelijk te maken.

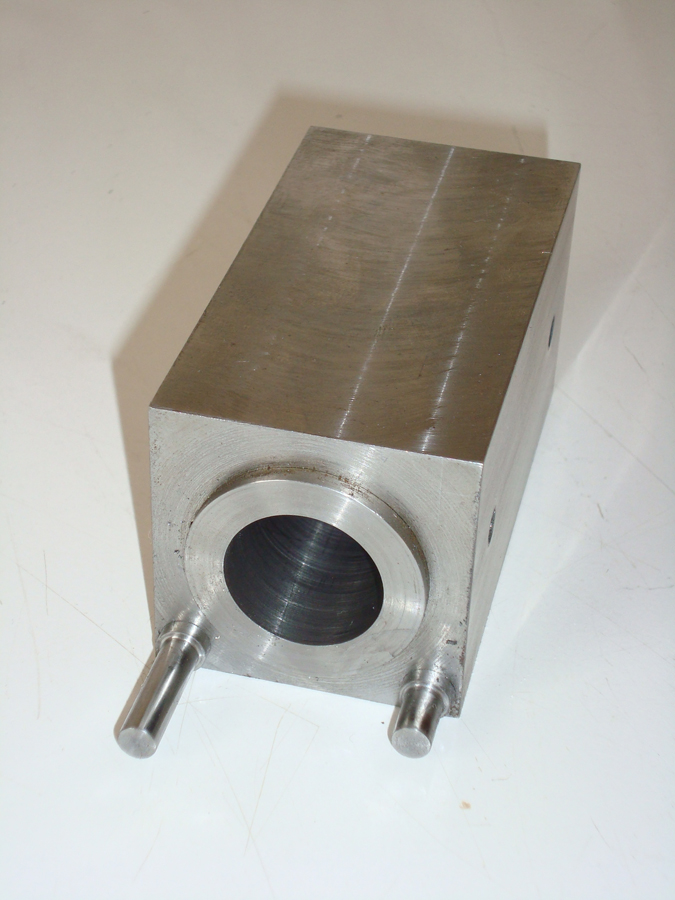

Het blok heb ik gemaakt van een stuk rond zacht staal van 70mm. Nadat de opening is gedraaid worden de zijkanten weg gefreesd zodat een vierkantig blok ontstaat. Het is makkelijker om te starten met een rond stuk staal dan met een vierkant stuk staal omdat een ronde as makkelijker kan ingespannen worden in de drieklauw van de draaibank.
De lagerbussen moeten met een lichte perspassing in het blok passen. Indien de lagerbussen een beetje los zouden zitten kun je ook een beetje Loctite gebruiken om deze te fixeren. Als dit klaar is kunnen de gaten voor de aanslag stiften en de opspanlat geboord en getapt worden. De gaten voor de aanslag stiften moeten met een boor van 5mm, 2mm diep uitgeboord worden zodat de kraag van de aanslagstiften mooi tegen het blok aansluiten.
De boring van 4mm voor de stalen meeneemstift moet precies geboord worden zodat de stift zo weinig mogelijk speling heeft. Ik heb deze opening geboord met een boor van 3,7mm en daarna uitgeboord met een boor van 4mm. Voor de stift heb ik het achterste deel van een versleten boor van 4mm gebruikt.
