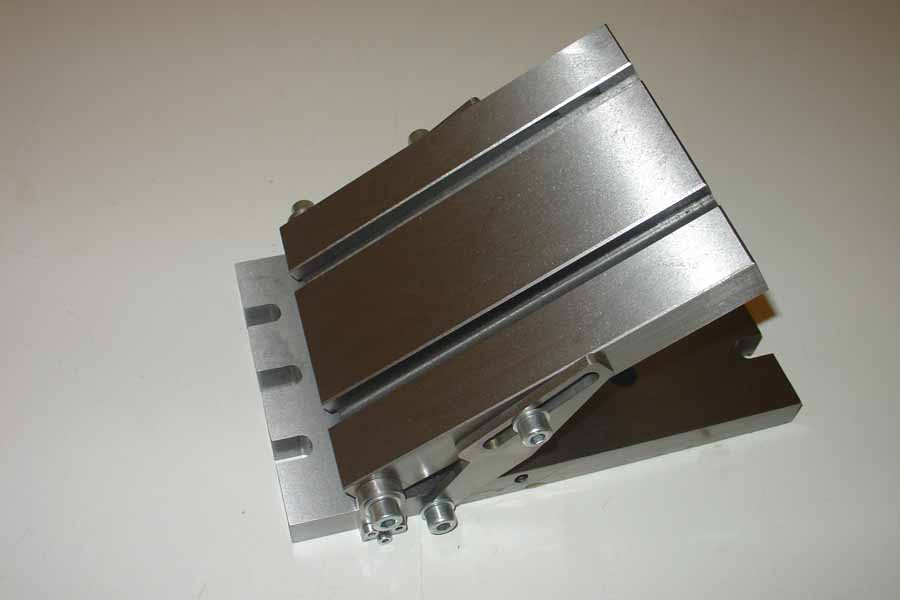

Kanteltafel
Op deze kanteltafel kan een machineklem, draaitafel of rechtstreeks een werkstuk worden gemonteerd.
De basisplaat is gemaakt van zacht staal en heeft een afmeting van 155 x 250 mm.
De bovenplaat is eveneens van zacht staal en heeft een afmeting van 155 x 190 mm.
Het geheel weegt 10 Kg. De bevestigingspunten van de grondplaat passen op tafel van mijn freesmachine.
De twee T-gleuven zijn een maat kleiner dan de T-gleuven van de freestafel maar staan op
dezelfde hartafstand. Dit maakt het mogelijk om alle hulpstukken zowel op de freestafel als op de
kanteltafel te monteren.
Klik om foto te vergroten.
U kunt de tekeningen voor eigen gebruik downloaden
